и мне интересно , как вообще разрабатывается нож?Его из пластилина ведь не слепишь

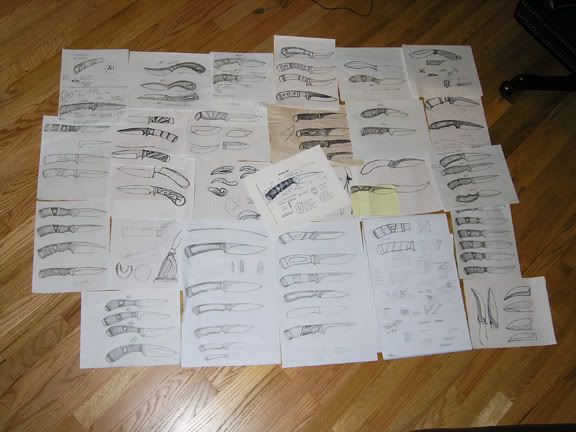

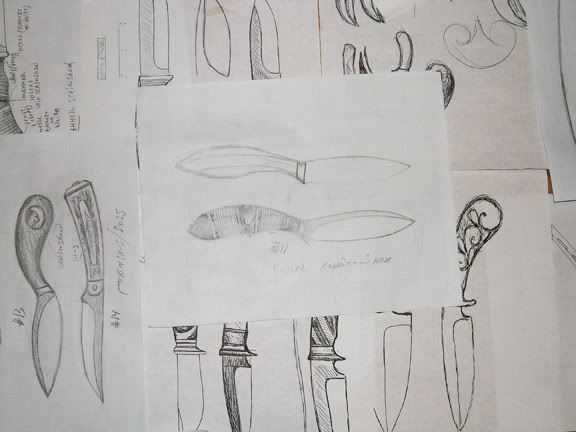

Вот с чего все начинается. Это - только вершина айсберга и то, что сохранилось, потому что рисую я на всем, что под руку попадет и, как правило все это выбрасывается по-привычке

А вот так рождался "Канадский"... Продолжение следует...

Если б кто-то из уважаемых модераторов помогут это сообщение переделать под голосование, этоб было в масть!

Заранее спасибо!

Если б кто-то из уважаемых модераторов помогут это сообщение переделать под голосование, этоб было в масть!

Заранее спасибо!

Готово

Начнем с клинка. Выточить клинок в домашних условиях можно, но потом возникает проблема с закалкой. В то же время, в сети есть масса производителей, которые продают вполне приличные клинки. С этого и начнем. Вот клинки от Гранта Левит. Я у него много покупал. Все очень достойное. http://shop.ebay.com/snakeriverknives/m.ht...om=&_ipg=25

В России тоже есть хорошие кузнецы, которые продают клинки для любителей повозиться в мастерской

Вот сайт хорошего мастера Андрея Бирюкова http://www.inetkuznec.ru/index.php?categoryID=3

Есть в сети еще много производителей. Пороетесь, найдете.

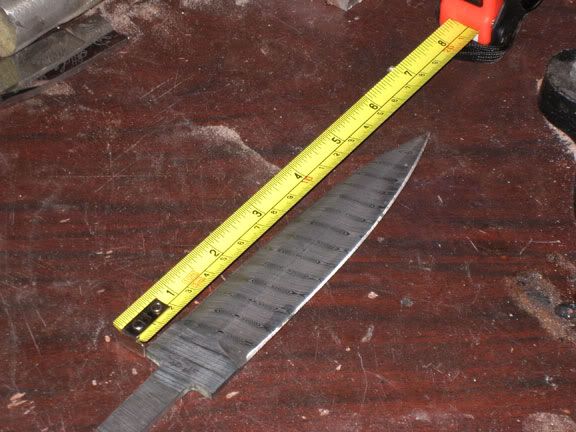

Ну ладно, господа, позвездили и хватит. Эту оживленную дискуссию попросим модераторов перенести в параллельную тему, а сейчас займемся изготовлением рукоятки для кинжала. Почему кинжала? Да потому, что завалялось у меня несколько приличных клинков от прошлого проекта. Откованы они Грантом Левитом из штата Айдахо.

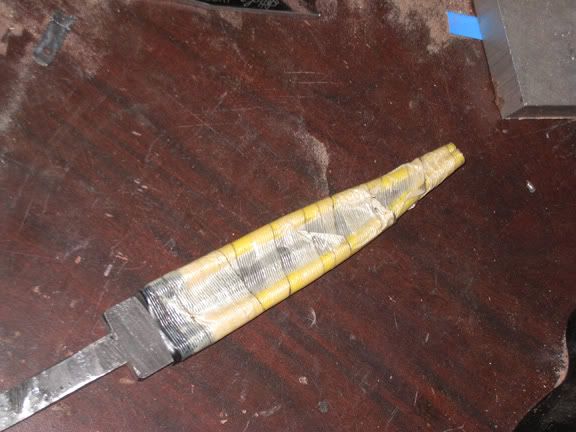

Так как клинок уже полностью закончен и заточен, то для начала обезопасим руки. Они еще пригодяться. Разрезаный кембрик и клейкая лента проблему решают

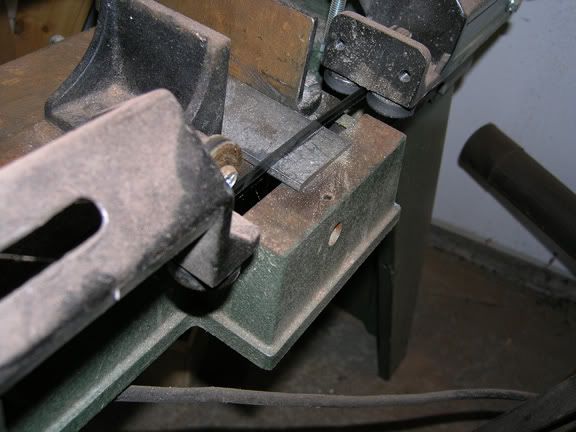

Теперь можно приступить к изготовлению гарды. Я хочу сделать ее двухслойной из нержавейки и черной прослойкой из тонкой черной микарты. Поскреб я по сусекам и нашел пластину нержи подходящего размера. Зажимаю ее в ленточную пилу по металлу, врубаю станок и пока он пилит готовлю болт для хвостовика

так как хвостовик клинка достаточно толстый, то я выбрал болт 3/8 дюйма, или 9,53мм

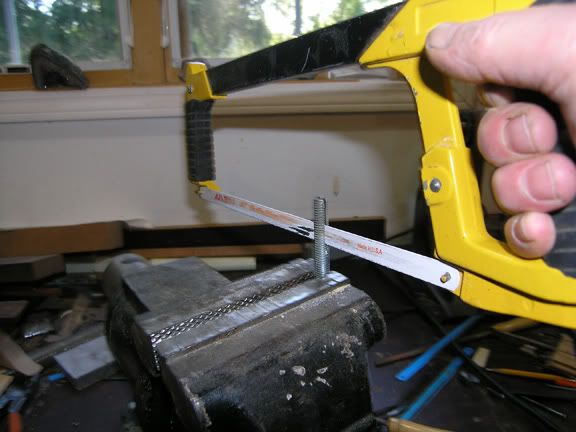

Надо сделать продольный пропил

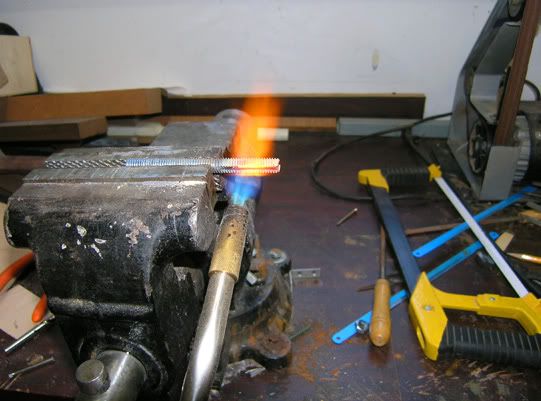

Затем этот пропил надо расточить тонким напильником под толщину хвостовика. Я тут изобрел "стахановкий" метод - сделав ножевкой тонкий пропил, я ставлю еще два дополнительных полотна и пропиливаю еще раз, а затем уже довожу напильником. Болт дополнительно отпускаю:

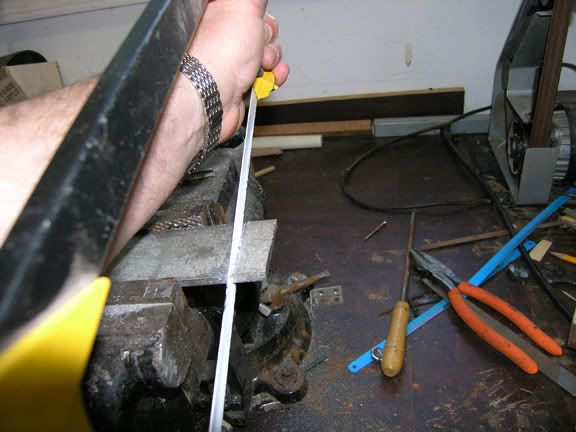

К сожалению полотно на чудо-станке затупилось и режет медленно, в магазин ехать лень, поэтом вторую пластину отрезаю вручную:

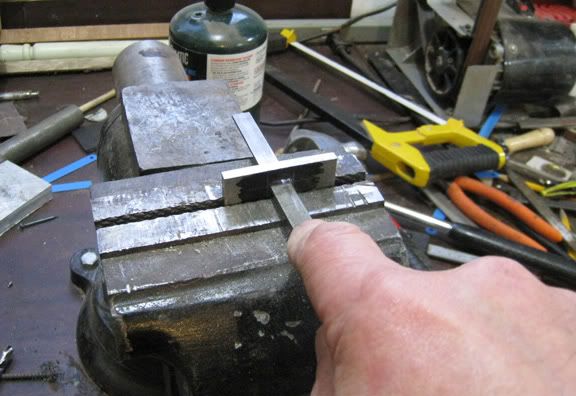

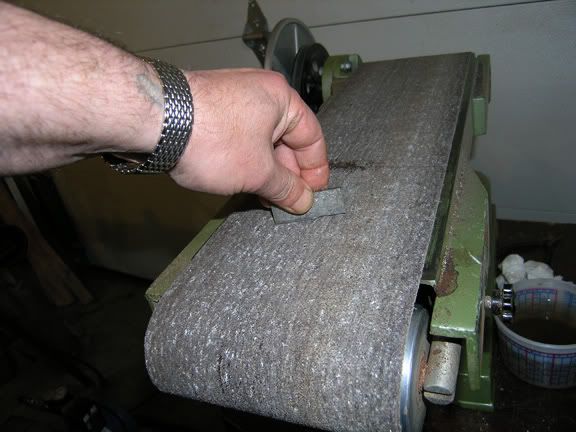

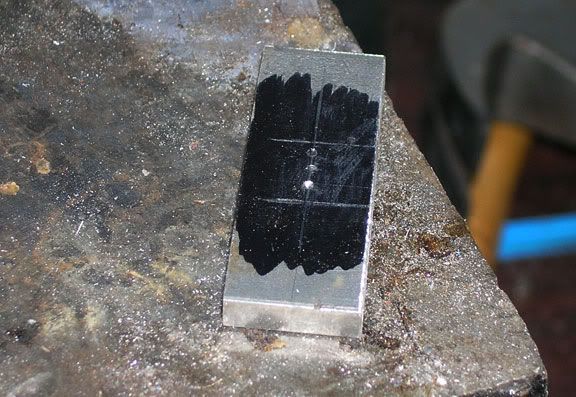

Заканчиваем мы одновременно со станком. Маленько обдираю бока заготовок близко к размеру, закрашиваю поверхность черным маркером, промеряю и размечаю царапкой

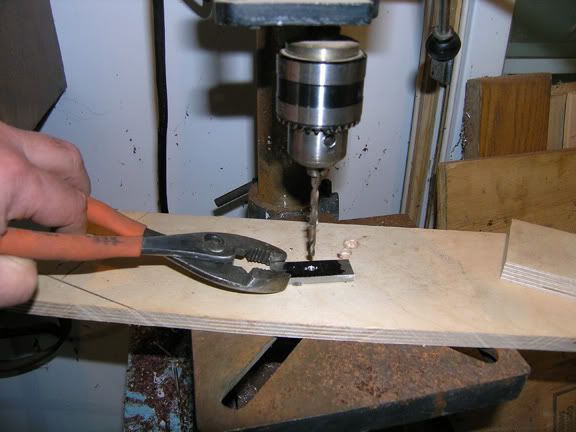

Теперь можно сверлить. Сверло подбираю меньшего диаметра, чем толщина хвостовика, чтоб было место для "маневра"

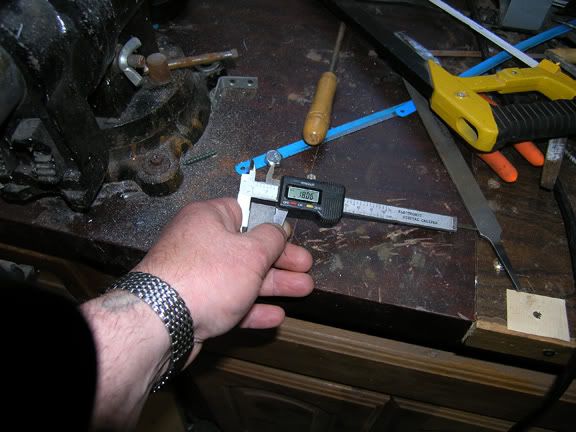

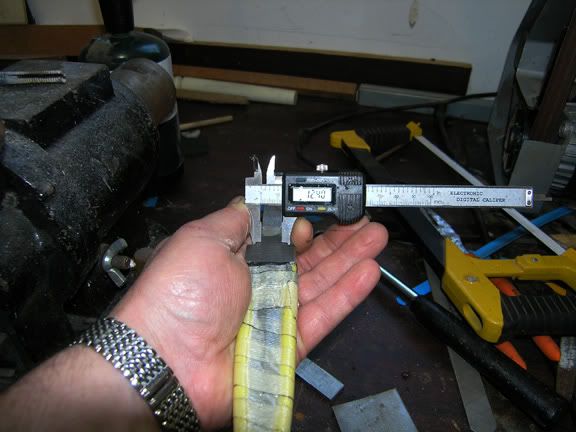

Итак, несколько отверстий просверлено. Теперь надо расточить в размер под посадку. На этой операции надо все время промерять, чтобы не прослабить посадку.

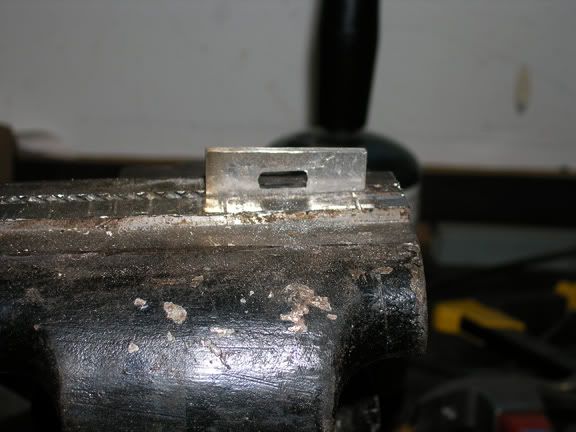

То, что ось посадочного места не параллельна бокам заготовки - ничего страшного. когда посажу, тогда и выровняю на ленточном шлиф-станке. Вот, кажется размер пойман

На фотоаппарате сдох аккомулятор, поэтому продолжу завтра

" ...я не сплю в чикагской тишине - через час подъем на Калыме..."

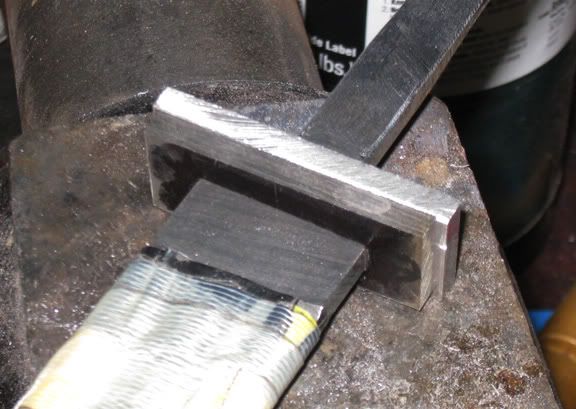

Посадка гарды это наверное самое ответственое мероприятие. Сажать надо обязательно плотно, чтобы шва видно небыло или чтобы он был "волосяной и ровный по всей длине. Вручную вывести внутреннюю поверхность очень не просто, поэтому перед окончательной шлифовкой/полировкой поверхности, обращеной в сторону лезьвия я ее слегка проковываю или расклепываю на холодную и делаю ее на сотку-две меньше, а потом этот "наклеп" вывожу бархатным напильником или надфилем. Очень важно в горячке работы не забыть довести поверхность гарды, обращенную к лезьвию, до окончательного финиша и отполировать. Иначе, после посадки на хвостовик вам сделать это качественно не получиться, потому что подлезть в зону шва невозможно,не повредив финишь лезьвия. Окончательно я запрессовываю гарду при помощи гайки, временно смонтировав болт на хвостовик со штифтами вместо заклепок. Затягиваю гайку "от души" , пока гарда не сядет на свое место. Вечером выложу фото.

А если гарду сажать горячей? При нагреве отверстие расшириться, при остывании сядет намертво?

Горячая посадка отпустит лезьвие в самом ответственном и слабом месте - сочленение клинка и хвостовика, поэтому я предпочитаю сажать "на холодную"

Димус, сидите смирно! Продолжаем урок!

Мы остановились на том, что наружную поверхность будущей гарды надо отполировать. Что мы и сделали на нождачках от 220 до 600 грид, а затем на войлочном круге пастами. Получилось ничего:

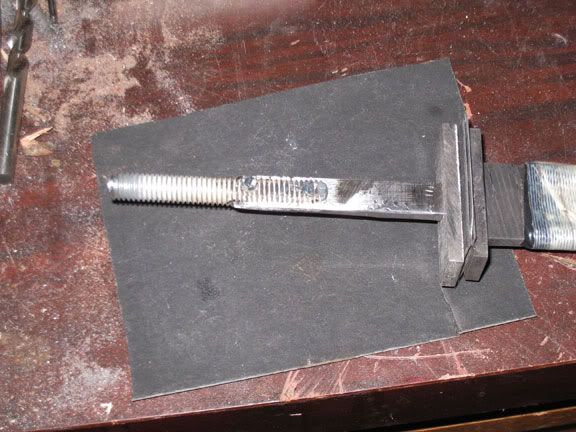

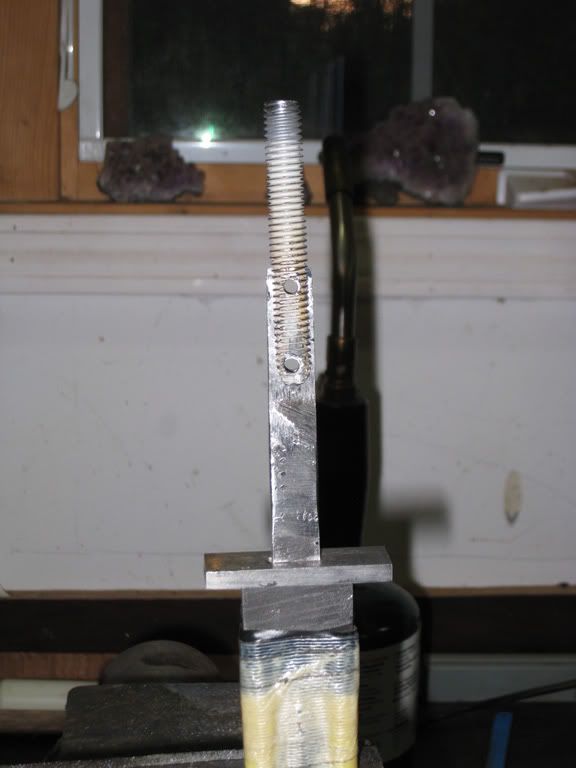

Теперь можно сажать болт на хвостовик Для начала надо просверлить два отверстия (дим.2-2,5мм) под заклепки

Отрезаем два куска прутка, подходящего диаметра для будующих заклепок и собираем всю котструкцию. По трудно-объяснимой причине я решил гарду сделать не трех- , а пятислойную. Для этого я вырезал две прокладки из тонкой бумажной микарты и одну из нержавейки толщиной 0,8мм

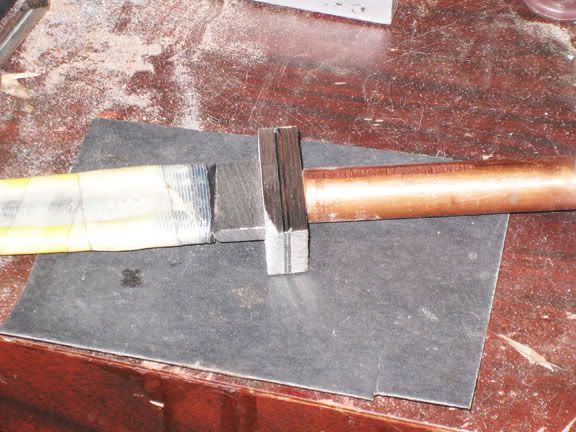

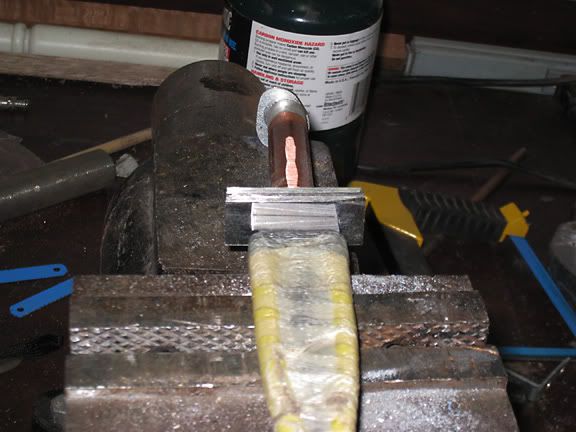

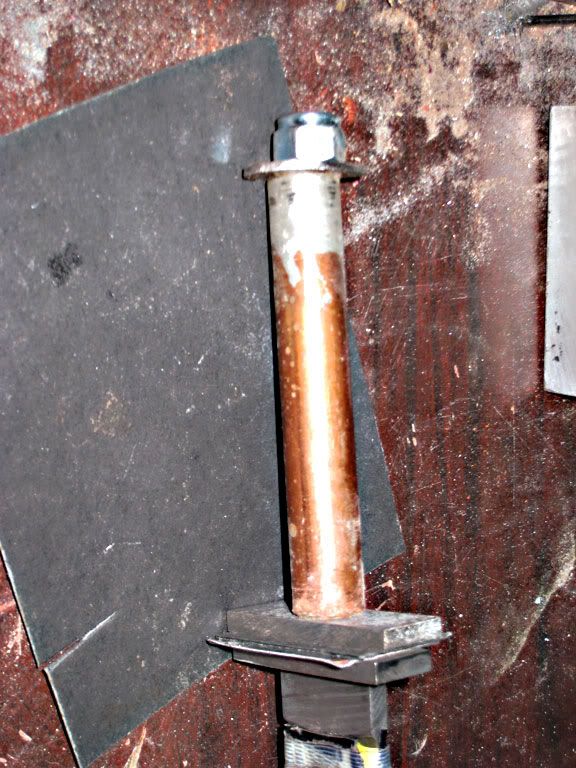

Надеваем на хвостовик трубку, кладем шайбу и затягиваем гайку. При этом можно слегка постукивать небольшим молотком по краям гарды. Гайка затанута отдуши.

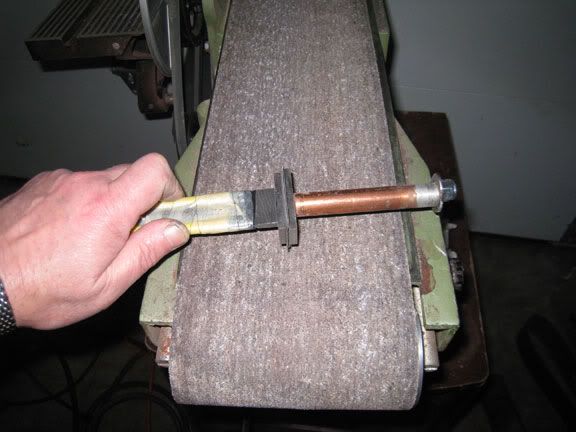

Можно пристурить к обдирке

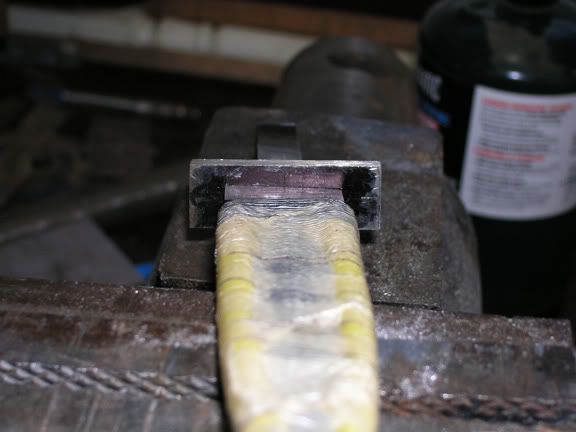

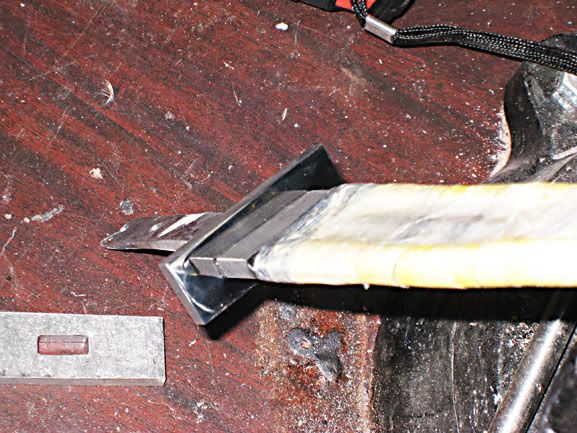

Ну вот, заготовка гарды ободрана и посажена на место.

Вроде все пока идет по плану. Непосредственно форму гарде будем уже придавать вместе с обточкой рукоятки. Теперь надо маленько порисовать и окончательно решить какая будет рукоять и какая гарда. Дерево я люблю обрабатывать на улице. Ежели завтра погода будет без дождя, то продолжим. А пока наша заготовка подождет своего часа.

Димус, Пока все понятно. Внимательно слежу за темой .Если к концу урока пойму что тоже сумею, постараюсь сам сделать рукоять,тем более что необходимое оборудование и клинок (для первого пойдет) имеется. Спасибо Андрей.

Ничего хитрого здесь нет. Главное - не торопиться и стараться делать чисто.Если погода позволит работать на улице, то продолжим сегодня или завтра вечером. Ну, а если нет, то на след.неделе: в выходные у меня очередная выставка. Я боюсь заработать аллергию еще и на кокоболо в довесок к падуку, поэтому с деревом только на улице

Постараюсь! Буду делать как положено, а не как всегда, по-наитию

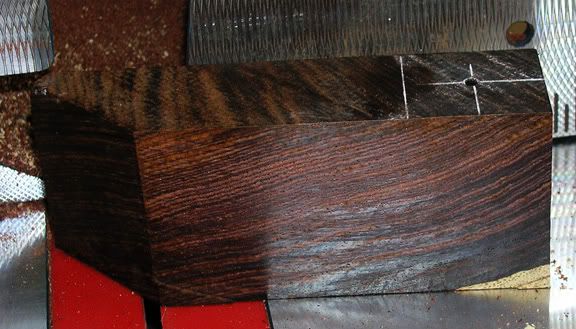

Однако продолжим, пока дождя нет. Сначала подготовим материал для рукоятки. Проставки я склеил несколько дней назад. Свелый шпон - клен, коричневый - орех, лиловый - фиолетовое сердце (Purple Heart) Кокоболо я режу сначала под углом 45 градусов, шириной 35мм. Позже этот брусок я нарежу на параллелепипеды 35х35. Но сначала надо просверлить отверстия под хвостовик. Болт у меня 3/8 дюйма (9.52мм) Соответственно и сверло беру 3/8.

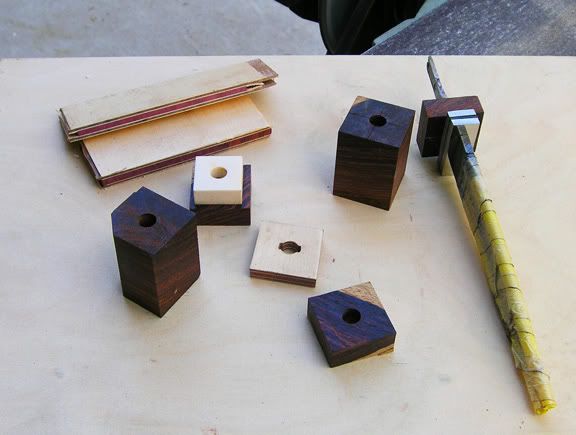

Вот бруски напилены.

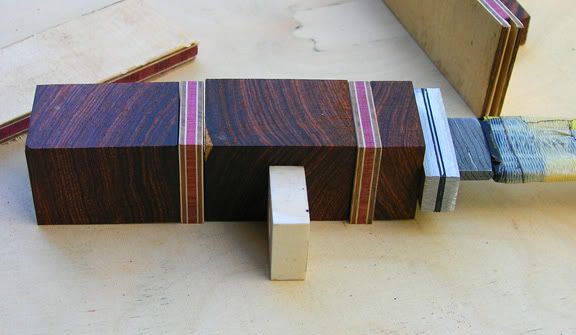

Поскреб по сусекам и нашел кусок слоновой кости. Ладно наверное пущу в дело. Все готово к черновой сборке.

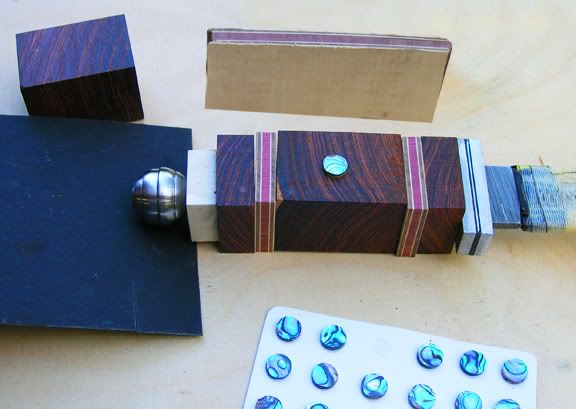

Теперь начинаю фантазировать над окончательным дизайном рукоятки. Вариантов много и их надо попробывать. Первый вариант - запустить вставку из слоновой кости в середину.

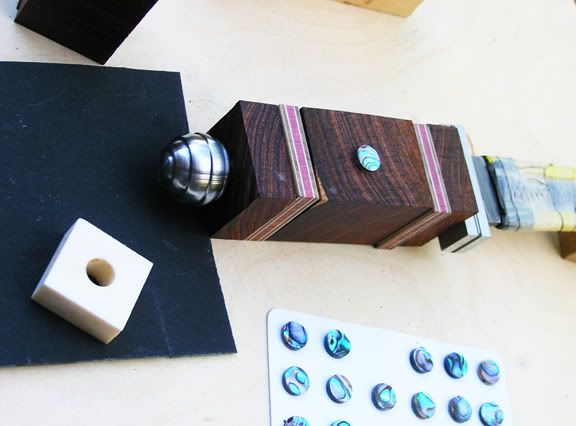

Или, вместо нее врезать глазок перломутра...

Продолжение следует

В качестве оголовка я решил выточить шар, а из него - шишку или розу (или капусту ) что получиться. По стале я еще никогда не резал. Надо попробывать...

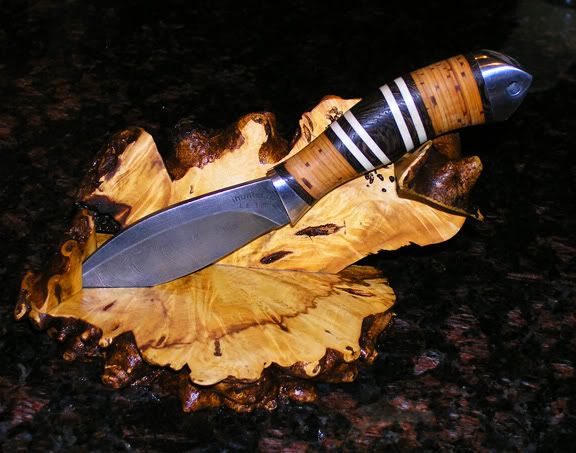

Тут мой взгляд упал на комель какого-то дерева. Откуда оно у меня взялось я не помню, в качестве материала для рукояток оно не годиться - очень рыхлое и полугнилое. Но текстура очень интересная. Покрутил его в руках, порезал на куски и решил подставку под нож сляпать побыстрому. Вообщем, через 40 минут родилось вот такое творение (или плод больной фантазии)

Эпоксидку я сегодня купить забыл, поэтому склейку отложим до лучших времен.

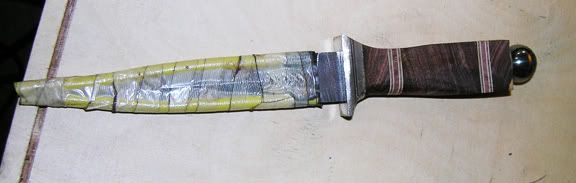

Выдался свободный часок и я решил продолжить свои изыски. Все слои смазываем тонким слоем эпоксидки и собираем всю кострукцию. Временую гайку затягиваем "от души", чтоб эпоксидка полезла изо всех щелей. Лишнее убираем салфеткой или тряпкой. Эту операцию я проделал сегодня рано утром, потом поехал на выставку коллекционного оружия со своими ножами. Вечером вернулся, появилось желание повозиться в мастерской и вот я в своей атмосфере. Эпоксидка уже "схватилась" - можно приступить к грубой обработке. Сначала делаем более или менее симметричную болванку:

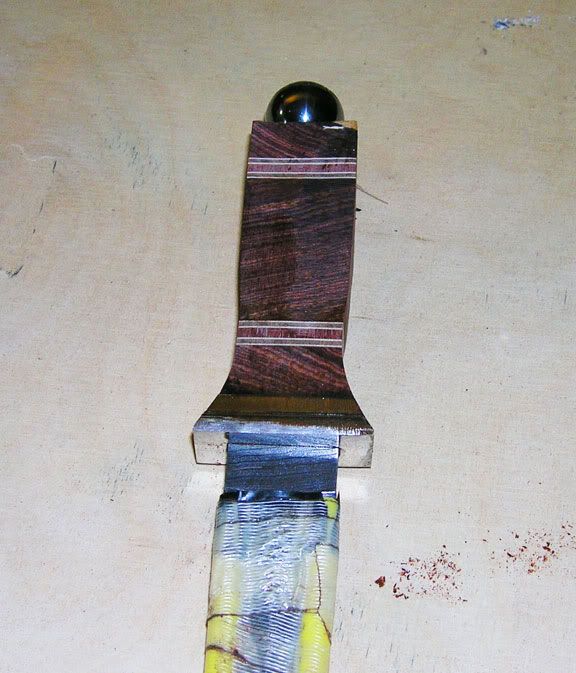

Затем, вспоминаем про старика Микельанжелло и начинаем отсекать все лишнее. Я это делаю на ленточном шлифовальном станке и напильниками. Сначала придаю форму одной стороне, причем рукоятка и гарда обтачиваються одновременно.

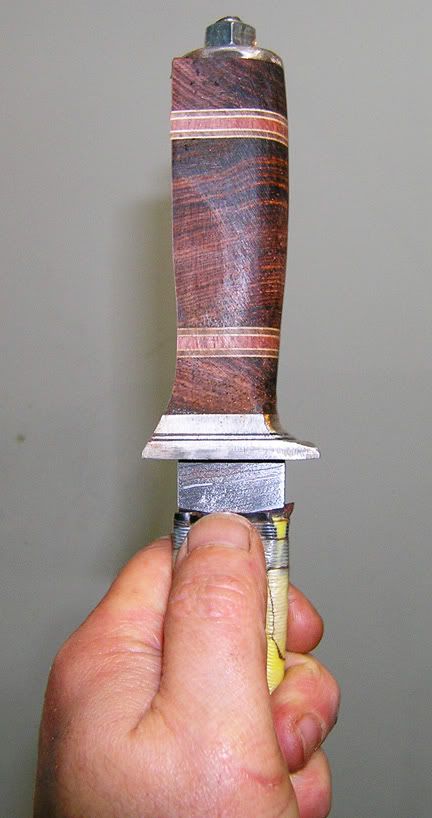

Вот так, не торопясь, выводим одну сторону, пока она не приблизиться к задуманому идеалу Во время обточки надо постоянно "прихватывать " рукоять. Рука сама подскажет, где еще убрать, а где можно уже притормозить. Вам просто -напросто становиться все более и более удобно держать будующий нож в руке.

Вроде теперь с этой стороной можно остановиться. В следующий раз будем симметрично копировать форму на другой стороне

Продолжение следует

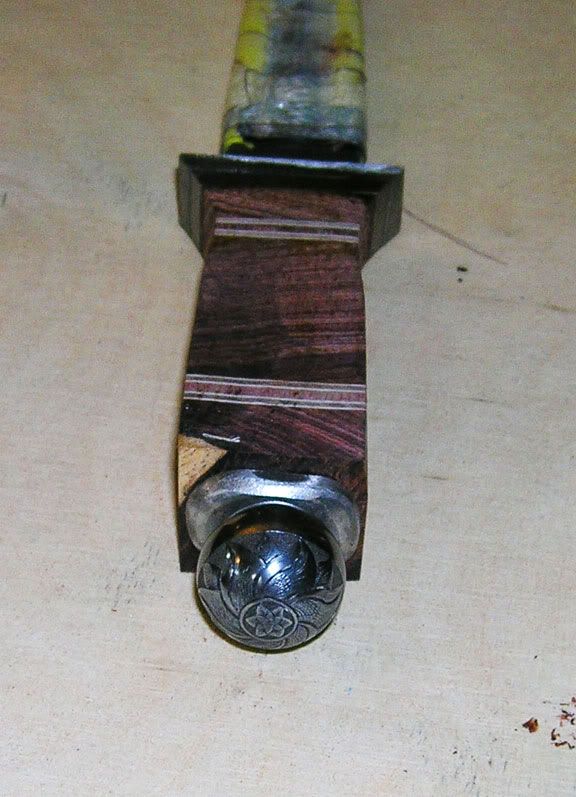

Кстати, решил на оголовок поставить другой шар, гравированый профессионалом гравером. Благо в кулацком хозяйстве такой отыскался.

Все очень основательно, мне нравится!

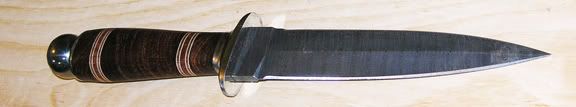

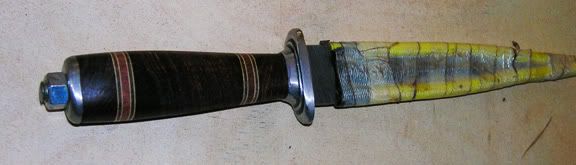

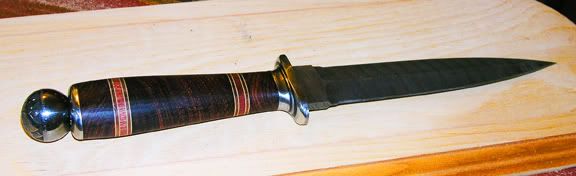

Урвал сегодня пару часиков повозиться в мастерской. Вот что получилось:

А теперь - чистить, полировать, вылизывать... БЛИН, начинается работа...

Урвал сегодня пару часиков повозиться в мастерской. Вот что получилось:

А теперь - чистить, полировать, вылизывать... БЛИН, начинается работа...

Красиво получилось!!

А теперь - чистить, полировать, вылизывать... БЛИН, начинается работа...

Очень красиво!!!

Красивый нож получился!

А в Штатах есть понятие "Холодное оружие" ?

Красиво. Основательное изделие. Про назначение его всё сразу понятно.

Мастер.

Красиво! Спасибо за урок!
